4001388966

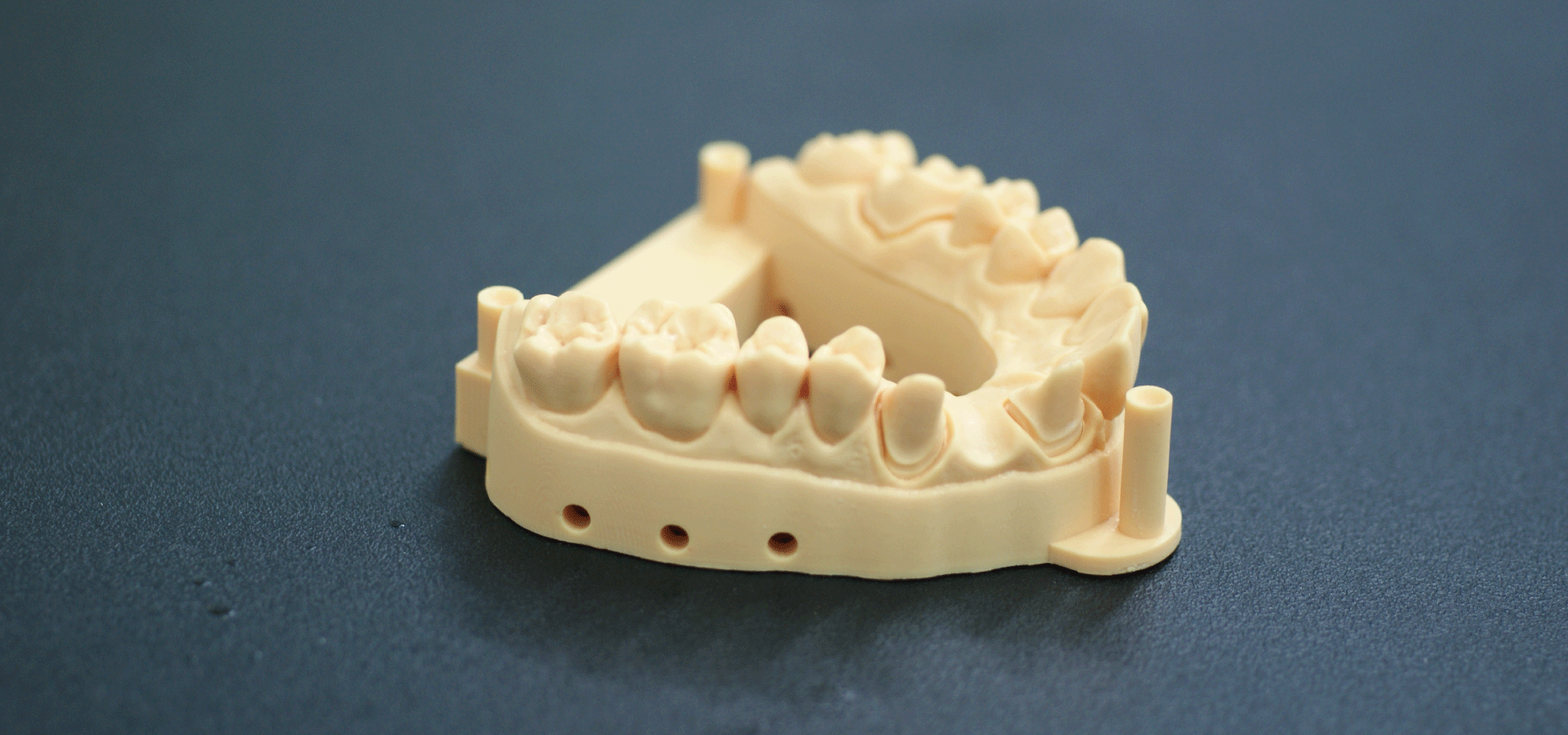

UTR D80是一款上投影DLP用正畸熱壓模型材料，適用于Cute 380、D800打印設(shè)備。用其打印的模型除精度高、強(qiáng)度好、抗沖擊好外，其耐溫優(yōu)異，可經(jīng)受數(shù)次高溫?zé)釅憾然颈３植蛔儯貏e適用于熱壓矯治器模型的快速制作。
UTR D80 技術(shù)數(shù)據(jù)
| 流體性質(zhì) | |
| 外觀 | 白色不透明液體 |
| 粘度 | 283 cps @ 30 ℃ |
| 密度 | 1.15 g/cm 3 @ 25 ℃ |
| 光學(xué)性質(zhì) | |
| E c | 7.92 mJ/cm 2 [臨界輻照量] |
| D p | 0.15 mm [透射深度] |
| E10 | 38.4 mJ/cm 2 [產(chǎn)生0.254 mm (0.01 inch) 厚度的輻照量] |
| 機(jī)械性能 | ||
| 測量方法 | 性能描述 | 典型值 |
| D638 | 拉伸強(qiáng)度 | 45.0±5.0 MPa |
| D638 | 拉伸模量 | 1200±300 MPa |
| D638 | 斷裂伸長率 | 20.0±5.0 % |
| D790 | 彎曲強(qiáng)度 | 45.0±5.0 MPa |
| D790 | 彎曲模量 | 1500±500 MPa |
| D256 | 沖擊強(qiáng)度 | 21.3 J/m |
| D2240 | 邵氏硬度 | 83±2 D |
| 熱力學(xué)性能 | ||
| 測量方法 | 性能描述 | UV固化 |
| D648 | HDT @ 0.455 MPa | 56.0±3.0 ℃ |
| D648 | HDT @ 1.82 MPa | 48.0±3.0 ℃ |
這些典型值可能根據(jù)不同的打印工藝或后處理過程而有所變化。
注：1UV后固化15分鐘。
*測試來源于信斯帝克實驗室數(shù)據(jù)
3D打印設(shè)備
