4001388966

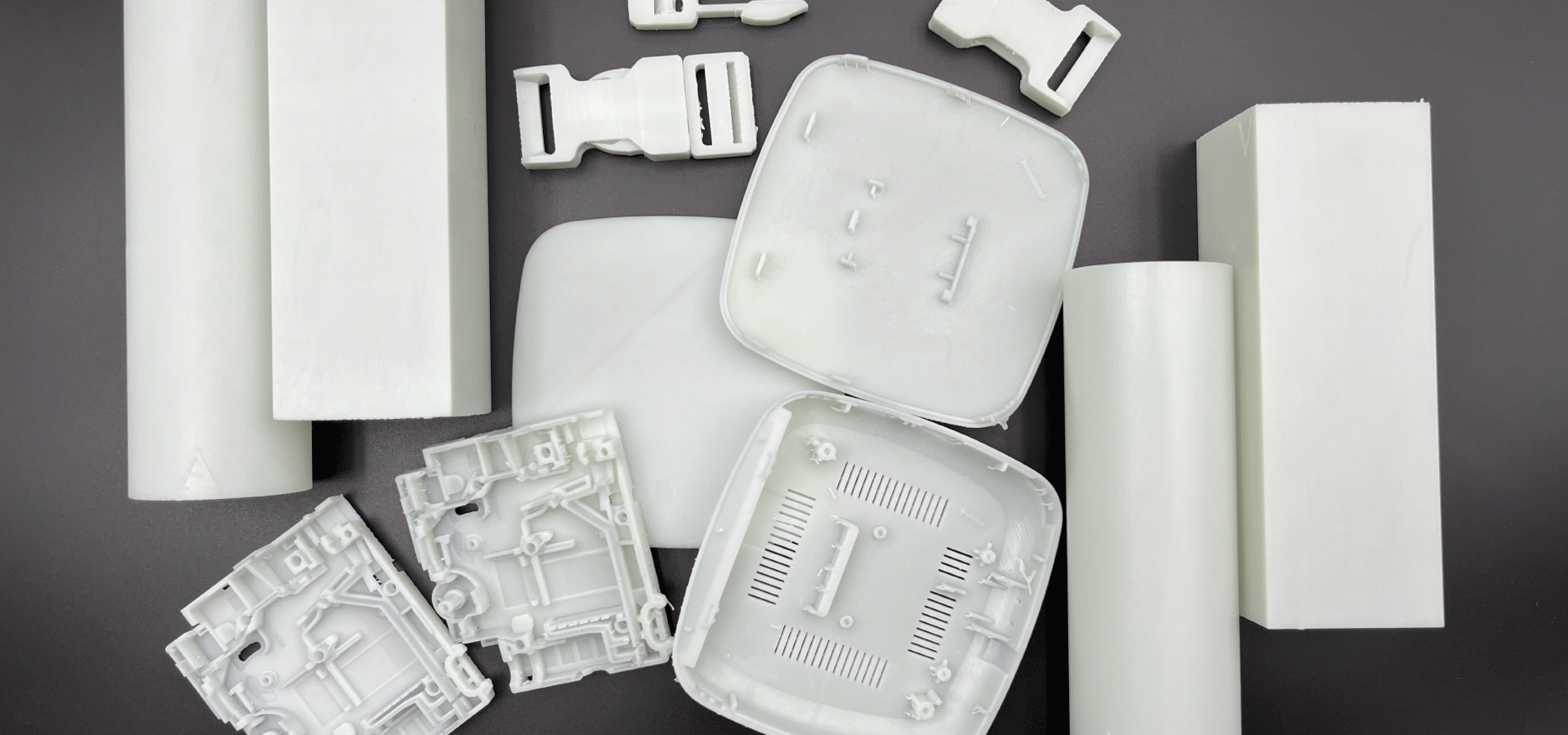

Ultra RC70是一款SLA用高性能白色光固化樹脂，成型固體樣件呈青灰色，具有強(qiáng)度高、耐溫高、韌性好 的特點(diǎn)，耐老化性能極為優(yōu)異，打印的樣件可中長期使用，特別適合一些要求較高的功能性驗(yàn)證或小批量終端應(yīng)用場(chǎng)景。
Ultra RC70 技術(shù)數(shù)據(jù)
| 流體性質(zhì) | |
| 外觀 | 白色不透明液體 |
| 粘度 | 563 cps @ 30 ℃ |
| 密度 | 1.05 g/cm 3 @ 25 ℃ |
| 光學(xué)性質(zhì) | |
| E c | 85.5 mJ/cm 2 [臨界輻照量] |
| D p | 0.27 mm [透射深度] |
| E10 | 218.5 mJ/cm 2 [產(chǎn)生0.254 mm (0.01 inch) 厚度的輻照量] |
| 機(jī)械性能 | ||
| 測(cè)量方法 | 性能描述 | 典型值 |
| D638 | 拉伸強(qiáng)度 | 58 MPa |
| D638 | 拉伸模量 | 1950 MPa |
| D638 | 斷裂伸長率 | 14 % |
| D790 | 彎曲強(qiáng)度 | 72 MPa |
| D790 | 彎曲模量 | 2526 MPa |
| D256 | 沖擊強(qiáng)度 | 21.9 J/m |
| D2240 | 邵氏硬度 | 85 D |
| 熱力學(xué)性能 | ||
| 測(cè)量方法 | 性能描述 | UV固化 |
| D648 | HDT @ 0.455 MPa | 69.5 ℃ |
| D648 | HDT @ 1.82 MPa | 59.3 ℃ |
| 耐UV老化性能 | ||
| 測(cè)量方法 | 性能描述 | 60℃紫外（80 W/m 2）老化120 mins |
| D638 | 拉伸強(qiáng)度 | 63 MPa |
| D638 | 拉伸模量 | 2015 MPa |
| D638 | 斷裂伸長率 | 11 % |
| D790 | 彎曲強(qiáng)度 | 75 MPa |
| D790 | 彎曲模量 | 2612 MPa |
| D256 | 沖擊強(qiáng)度 | 19.8 J/m |
| D2240 | 邵氏硬度 | 85 D |
| 耐熱老化性能 | ||
| 測(cè)量方法 | 性能描述 | 120 ℃老化240 mins |
| D638 | 拉伸強(qiáng)度 | 66 MPa |
| D638 | 拉伸模量 | 2278 MPa |
| D638 | 斷裂伸長率 | 11 % |
| D790 | 彎曲強(qiáng)度 | 87 MPa |
| D790 | 彎曲模量 | 2901 MPa |
| D256 | 沖擊強(qiáng)度 | 21.9 J/m |
| D2240 | 邵氏硬度 | 85 D |
這些典型值可能根據(jù)不同的打印工藝或后處理過程而有所變化。
注：1UV后固化15分鐘。
*測(cè)試來源于信斯帝克實(shí)驗(yàn)室數(shù)據(jù)
3D打印設(shè)備
