4001388966

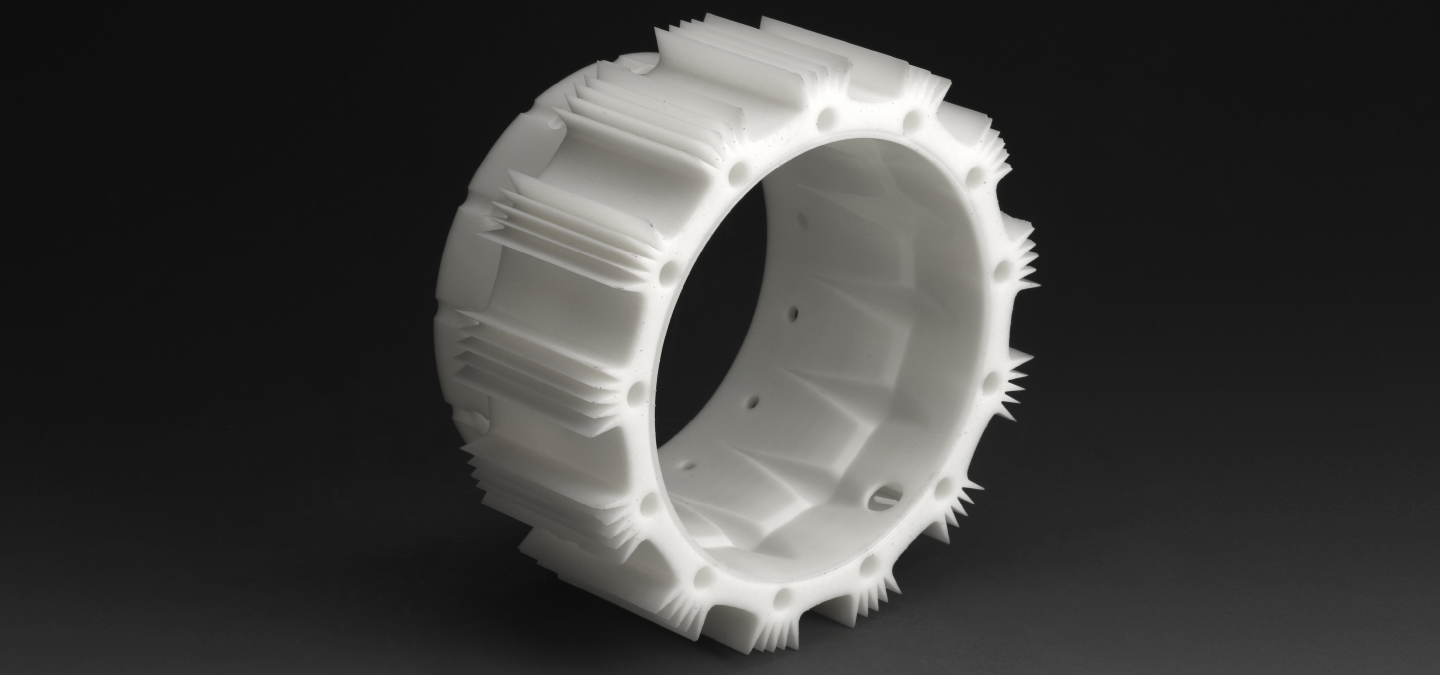

UTR 3100Genl是一款適用于SLA設(shè)備的高性價比光固化樹脂，打印的樣件在表面質(zhì)量、剛性、韌性、耐溫、翹曲變形等方面具有良好的平衡，適用于手板原型的制作。
UTR 3100Genl 技術(shù)數(shù)據(jù)
| 流體性質(zhì) | |
| 外觀 | 白色不透明液體 |
| 粘度 | 395 cps @ 30 ℃ |
| 密度 | 1.12 g/cm 3 @ 25 ℃ |
| 光學(xué)性質(zhì) | |
| E c | 20.3 mJ/cm 2 [臨界輻照量] |
| D p | 0.15 mm [透射深度] |
| E10 | 89.6 mJ/cm 2 [產(chǎn)生0.254 mm (0.01 inch) 厚度的輻照量] |
| 機械性能 | ||
| 測量方法 | 性能描述 | 典型值 |
| D638 | 拉伸強度 | 57 MPa |
| D638 | 拉伸模量 | 2600 MPa |
| D638 | 斷裂伸長率 | 11 % |
| D790 | 彎曲強度 | 76 MPa |
| D790 | 彎曲模量 | 2500 MPa |
| D256 | 沖擊強度 | 28 J/m |
| D2240 | 邵氏硬度 | 82 D |
| 熱力學(xué)性能 | ||
| 測量方法 | 性能描述 | UV固化 |
| D648 | HDT @ 0.455 MPa | 57.0 ℃ |
| D648 | HDT @ 1.82 MPa | 52.0 ℃ |
這些典型值可能根據(jù)不同的打印工藝或后處理過程而有所變化。
注：1UV后固化15分鐘。
*測試來源于信斯帝克實驗室數(shù)據(jù)
3D打印設(shè)備
