4001388966

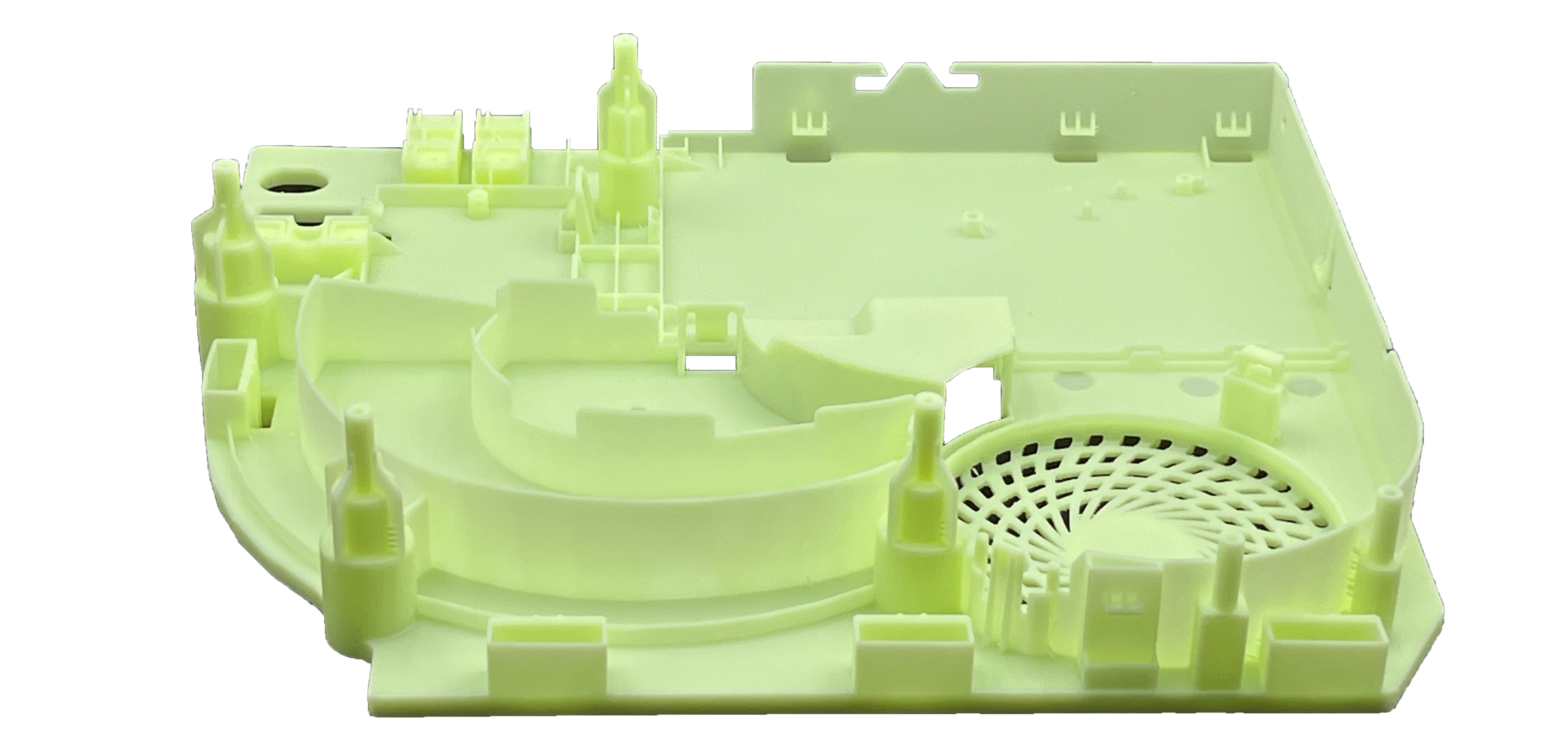

Proto YG01是一款SLA用黃綠色光固化成型樹脂，打印的樣件兼具韌性、耐溫、形變小的同時，最突出的特點是其表面質(zhì)量，樣件手感光滑，層紋細膩，適合打印強韌型高表面質(zhì)量要求的汽車、檢具、夾具等模型。
Proto YG01 技術(shù)數(shù)據(jù)
| 流體性質(zhì) | |
| 外觀 | 黃綠色不透明液體 |
| 粘度 | 402 cps @ 30 ℃ |
| 密度 | 1.12 g/cm 3 @ 25 ℃ |
| 光學(xué)性能 | |
| E c | 21.6 mJ/cm 2 [臨界輻照量] |
| D p | 0.15 mm [透射深度] |
| E10 | 109.8 mJ/cm 2 [產(chǎn)生0.254 mm (0.01 inch) 厚度的輻照量] |
| 機械性能 | ||
| 測量方法 | 性能描述 | 典型值 |
| D638 | 拉伸強度 | 53 MPa |
| D638 | 拉伸模量 | 2400 MPa |
| D638 | 斷裂伸長率 | 10 % |
| D790 | 彎曲強度 | 78 MPa |
| D790 | 彎曲模量 | 2721 MPa |
| D256 | 沖擊強度 | 31 J/m |
| D2240 | 邵氏硬度 | 81 D |
| 熱力學(xué)性能 | ||
| 測量方法 | 性能描述 | UV固化 |
| D648 | HDT @ 0.455 MPa | 59 ℃ |
| D648 | HDT @ 1.82 MPa | 54 ℃ |
這些典型值可能根據(jù)不同的打印工藝或后處理過程而有所變化。
注：1UV后固化15分鐘。
*測試來源于信斯帝克實驗室數(shù)據(jù)
3D打印設(shè)備
