4001388966

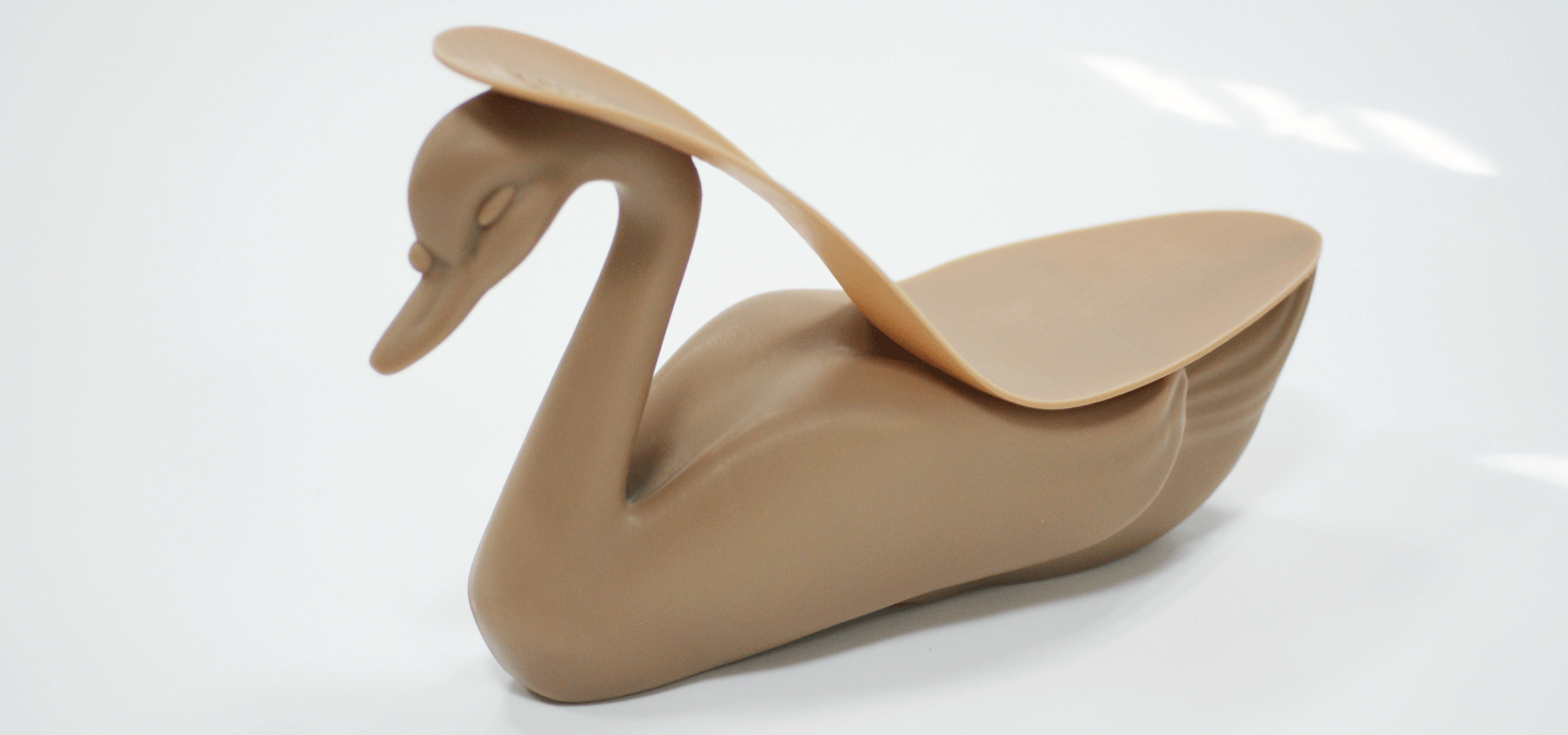

IP 200是一款適用于DLP設備的IP發(fā)泡模型材料，可快速成型，制品呈不透明棕色，表面光潔、棱角明顯、溝槽清晰、花紋精細，易于使用。同時力學性能佳，尺寸穩(wěn)定。適用于打印 IP 發(fā)泡、PVC 吹氣等縮水木模以及對細節(jié)、表面質量要求高的其他模型。
IP 200 技術數(shù)據(jù)
| 流體性質 | |
| 外觀 | 咖啡色不透明液體 |
| 粘度 | 325 cps @ 30 ℃ |
| 密度 | 1.15 g/cm 3 @ 25 ℃ |
| 機械性能 | ||
| 測量方法 | 性能描述 | 典型值 |
| D638 | 拉伸強度 | 46.7 MPa |
| D638 | 拉伸模量 | 2445 MPa |
| D638 | 斷裂伸長率 | 13 % |
| D790 | 彎曲強度 | 70 MPa |
| D790 | 彎曲模量 | 2455 MPa |
| D256 | 沖擊強度 | 22.6 J/m |
| D2240 | 邵氏硬度 | 85 D |
| 熱力學性能 | ||
| 測量方法 | 性能描述 | UV固化 |
| D648 | HDT @ 0.455 MPa | 55.8 ℃ |
| D648 | HDT @ 1.82 MPa | 52.6 ℃ |
這些典型值可能根據(jù)不同的打印工藝或后處理過程而有所變化。
注：1UV后固化15分鐘。
*測試來源于信斯帝克實驗室數(shù)據(jù)
3D打印設備
