4001388966

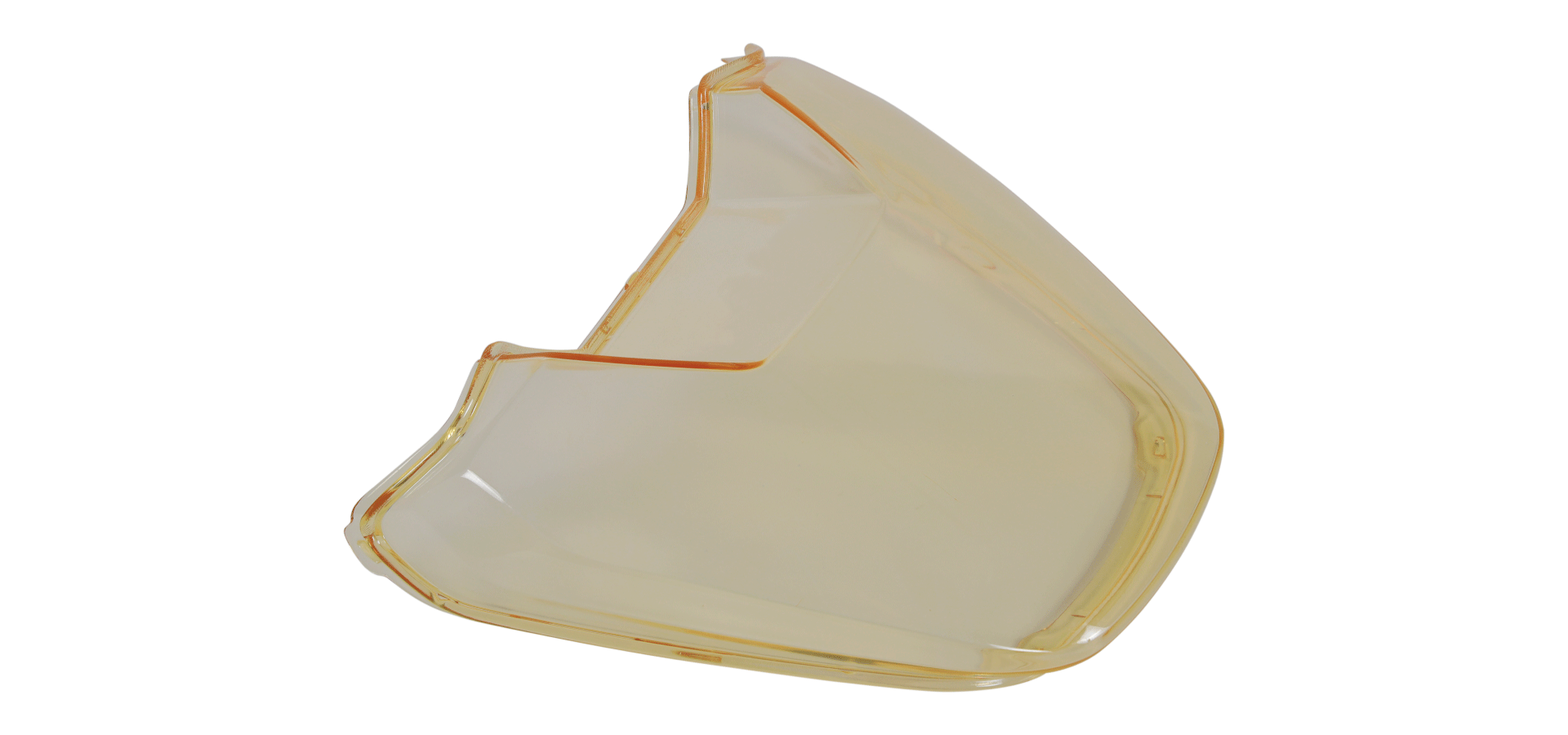

Fant RY70是一款專為上投影面曝光設備開發(fā)的高性能快速光固化成型樹脂，適用于Cute 380打印設備，用其打印的樣件綜合性能優(yōu)異，兼顧耐溫，強度、韌性和耐老化性能，適合制作功能模型樣件和小批量終端部件。
Fant RY70 技術數(shù)據
| 流體性質 | |
| 外觀 | 淡黃色不透明液體 |
| 粘度 | 582 cps @ 30 ℃ |
| 密度 | 1.10 g/cm 3 @ 25 ℃ |
| 機械性能 | ||
| 測量方法 | 性能描述 | 典型值 |
| D638 | 拉伸強度 | 61 MPa |
| D638 | 拉伸模量 | 1500 MPa |
| D638 | 斷裂伸長率 | 16 % |
| D790 | 彎曲強度 | 78 MPa |
| D790 | 彎曲模量 | 3139 MPa |
| D256 | 沖擊強度 | 21.1 J/m |
| D2240 | 邵氏硬度 | 84 D |
| 熱力學性能 | ||
| 測量方法 | 性能描述 | UV固化 |
| D648 | HDT @ 0.455 MPa | 66.8 ℃ |
| D648 | HDT @ 1.82 MPa | 55.9 ℃ |
| 耐熱老化性能 | ||
| 測量方法 | 性能描述 | 120 ℃老化240 mins |
| D638 | 拉伸強度 | 66 MPa |
| D638 | 拉伸模量 | 1129 MPa |
| D638 | 斷裂伸長率 | 11 % |
| D256 | 沖擊強度 | 25 J/m |
| D2240 | 邵氏硬度 | 84 D |
這些典型值可能根據不同的打印工藝或后處理過程而有所變化。
注：1UV后固化15分鐘。
*測試來源于信斯帝克實驗室數(shù)據
3D打印設備
