一、3D 打印工裝夾具的核心優勢：從效率到成本的雙重突破

在制造業的精密版圖中，工裝夾具作為確保生產精度與效率的關鍵環節，正經歷著一場由 3D 打印技術驅動的深刻變革。這項被譽為 “第三次工業革命重要標志之一” 的技術，正以其獨特的增材制造方式，為工裝夾具的設計與生產注入前所未有的活力，從根本上顛覆了傳統制造模式的諸多局限。

1.顛覆傳統制造流程的十大革新

傳統工裝夾具制造多依賴減材加工，如銑削等工藝，在切割材料的過程中會造成大量浪費，材料利用率往往不足 50%。而 3D 打印采用增材制造原理，依據模型數據逐層堆積材料，極大減少了廢料產生。據行業數據顯示，與傳統銑削工藝相比，3D 打印制造工裝夾具可降低材料成本 30% 以上 。以山東某線束企業為例，在采用 3D 打印技術制作工裝夾具前，委托外部制造商進行 CNC 加工，每個夾具成本高達數千元；引入 3D 打印后，單個夾具成本降至 CNC 的 1/10，每年僅工裝夾具一項就能節省數百萬元成本。

在產品迭代迅速的當下，傳統工裝夾具制造流程繁瑣，從設計定稿到成品交付，往往需要數周甚至數月。期間若涉及設計變更，周期還會進一步延長。3D 打印技術憑借數字化設計與快速成型能力，打破了這一困境。寶馬集團在生產新款車型時，需為機器人配備新的夾具。若采用傳統制造方式，制造時間可能長達數周，但借助 3D 打印技術，僅用 22 小時便完成了夾具制造，設計修改也能在短時間內完成并快速打印驗證，將整個開發周期縮短至原來的 30% ，大大加快了新車的上市進程。

傳統制造工藝受加工方式制約，在實現復雜結構時面臨諸多挑戰，常需將復雜部件拆解為多個簡單零件分別制造，再進行組裝，這不僅增加了零件數量與裝配難度，還可能因裝配誤差影響整體精度。3D 打印則突破了這些限制，能夠?qū)崿F(xiàn)復雜結構的一體成型。寶馬 i4 地板夾具采用砂型 3D 打印結合鋁鑄造技術，制造出復雜的負載優化結構，相較于傳統夾具，重量減輕了約 30%，僅為 110 公斤 ，在提升機器人操作靈活性的同時，降低了能源消耗，實現了輕量化與高性能的完美結合。此外，3D 打印還能減少工裝夾具所需的零件數量，因為復雜組件可以單件生產，使零件更具成本效益且更易于組裝；優化供應鏈，避免外包造成的等待和溝通環節，提高產品制造效率；通過組合硬質材料和軟質材料，提高多材料夾具和固定裝置的性能；使制造的零件更符合人體工程學；可快速實施精確的設計變更，節省時間和金錢；能夠通過按需生產零件來保持?jǐn)?shù)字庫存，獲得表面光滑、無毛刺或瑕疵的高質量零件，與傳統制造相比，可獲得更好的表面處理和更耐用的零件。

2.材料創新推動性能升級

材料是工裝夾具性能的基石，3D 打印技術的發展也帶動了工裝夾具材料的創新，為滿足不同應用場景的嚴苛需求提供了豐富選擇。

在對精度要求極高的工裝夾具應用中，剛韌材料至關重要信斯帝克?TUF 68光聚合物便是這類材料的杰出代表，其彎曲模量＞1600MPa，具備出色的熱穩定性 。這使得它在承受較大外力和溫度變化時，仍能保持高精度定位，有效避免因材料變形導致的加工誤差，為精密制造提供了可靠保障，常用于航空航天零部件加工的定位夾具等。

對于需要頻繁開合、彎曲或接觸柔性工件的工裝夾具，柔性材料成為理想之選。Ultrafuse? 柔性絲材融合了 Elastollan? 技術，具有卓越的柔韌性、回彈性和耐磨性，可承受 100 萬次以上的循環使用而不發生疲勞斷裂 。在汽車內飾件的裝配夾具中，這種柔性材料既能牢固夾持零件，又能避免對柔軟的內飾表面造成劃傷，大大提高了裝配質量和效率。

為了在輕量化的同時實現金屬級別的強度，復合材料在 3D 打印工裝夾具中嶄露頭角。連續纖維共擠技術（CFC）通過在塑料基體中嵌入連續纖維，賦予了夾具遠超普通塑料的強度，其產品拉伸強度可達 480MPa ，接近部分金屬材料。同時，它又保留了塑料的低密度特性，使夾具重量大幅降低，在工業自動化生產線的搬運夾具等場景中發揮著重要作用，既減輕了機器人負載，又提升了運行速度和能源效率。

二、行業應用現狀：頭部企業的轉型啟示

3D打印工裝夾具已悄然改寫制造法則——從航空航天鈦合金部件的熱成型生產線，到新能源汽車電池包的激光焊接站臺，那些曾被視為"實驗室玩物"的增材制造技術，正以快速的滲透力重塑著工業現場。頭部企業的先行實踐，不僅為行業樹立了標桿，更揭示了3D打印工裝夾具在不同場景下的巨大潛力與無限可能。

1.汽車制造的深度實踐

作為制造業的典型代表，汽車行業對工裝夾具的精度、效率與成本控制有著極高要求。寶馬集團堪稱這一領域的先驅，其在 3D 打印技術應用方面的探索與實踐，為整個汽車制造業提供了寶貴經驗。

寶馬在全球工廠部署了增材制造園區，構建了一個從設計研發到生產應用的完整 3D 打印生態系統。在這個園區中，3D 打印技術廣泛應用于工裝夾具制造，涵蓋了從 CFRP 車頂制造夾具到氣缸蓋模具夾具等多個關鍵環節。通過采用 3D 打印夾具，寶馬實現了生產流程的優化與效率提升，不僅縮短了夾具制造周期，還降低了生產成本。更為顯著的是，這一舉措帶來了顯著的環保效益，累計減少碳排放達 60% ，為汽車制造業的可持續發展開辟了新路徑。

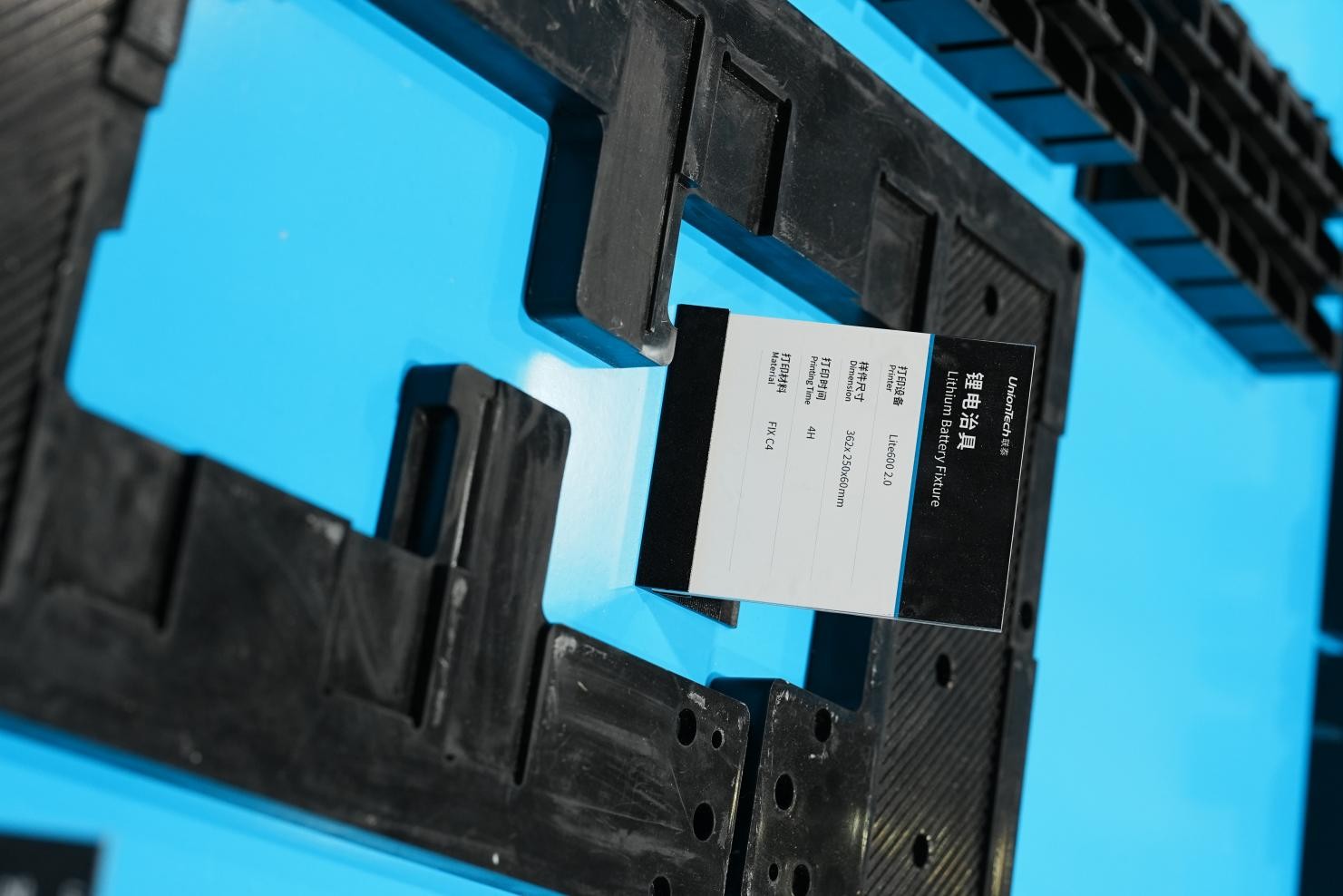

在新能源汽車領域，3D 打印工裝夾具同樣發揮著重要作用。某電池汽車廠商在生產過程中，使用了耐高溫的 3D 打印治具，材料為  FIX C4 。這種治具能夠承受高溫環境，在日循環 1000 次插拔的高強度使用下，依然保持無磨損狀態，極大提高了生產效率與產品質量。其出色的耐用性和穩定性，為新能源汽車的高效生產提供了有力保障，也充分展示了 3D 打印工裝夾具在新能源汽車制造中的獨特優勢。

2.半導體與電子行業的降本增效

半導體與電子行業以其高精度、高集成度和快速迭代的特點，對工裝夾具的性能與成本控制提出了嚴苛挑戰。3D 打印技術的出現，為這一行業帶來了新的解決方案，實現了降本增效的重大突破。

一家知名的設備廠商，通過采用 3D 打印技術制作支撐夾具，成功實現了成本的大幅降低。該廠商以往依賴外協加工獲取工裝夾具，不僅成本高昂，而且交貨周期長，難以滿足快速變化的生產需求。引入 3D 打印技術后，使用光聚合物材料打印支撐夾具，不僅成本降低了 90% ，還能根據產線需求快速調整設計并打印，實現了產線的快速響應，極大提升了生產效率和靈活性。

三、技術挑戰與解決方案

1. 當前痛點解析

盡管 3D 打印工裝夾具展現出諸多優勢并在行業中得到廣泛應用，但在技術層面仍面臨一些挑戰，這些挑戰限制了其在更廣泛場景下的深入應用與性能提升。

在材料方面，雖然 3D 打印材料不斷豐富，但在部分對工裝夾具性能要求極為嚴苛的高溫、高腐蝕場景下，仍難以完全替代金屬夾具。例如在航空發動機的高溫部件加工中，需要工裝夾具能夠承受 1000℃以上的高溫和復雜的熱應力，現有的 3D 打印材料在這樣的極端條件下，其強度、穩定性和耐腐蝕性往往無法滿足要求，使得金屬夾具在這些場景中依舊占據主導地位 。

精度一致性是 3D 打印工裝夾具面臨的另一關鍵挑戰。在工業生產中，尤其是對精度要求極高的電子制造、精密機械加工等領域，如芯片制造過程中，工裝夾具需達到 0.05mm 級別的定位精度 ，而 3D 打印過程中的層厚控制、材料收縮等因素，容易導致打印精度的波動。不同批次打印的工裝夾具可能出現細微的尺寸差異，這在高精度裝配中可能引發累積誤差，影響產品質量和生產效率。

規模化生產同樣是 3D 打印工裝夾具需要突破的瓶頸。隨著制造業對生產效率要求的不斷提高，多材料混合打印效率亟待提升。以 SLS（選擇性激光燒結）和 LSP（激光立體成形）組合工藝為例，在實際生產中，由于不同材料的燒結特性、固化速度等存在差異，在切換材料和打印過程中，往往需要頻繁調整參數和暫停打印，導致整個生產周期延長，無法滿足大規模、高效率的生產需求 。

2.破局之道

面對這些挑戰，行業內正積極探索創新解決方案，通過技術融合、智能軟件賦能和材料生態構建等多維度舉措，推動 3D 打印工裝夾具技術的持續進步。

混合制造技術成為突破現有局限的重要途徑。將 3D 打印與 CNC（計算機數字控制）復合加工相結合，充分發揮兩者的優勢。3D 打印負責構建復雜的幾何結構，而 CNC 加工則用于對打印后的零件進行精細的表面處理和尺寸修正，確保零件的表面精度和公差控制。某航空零部件制造企業在生產復雜的發動機葉片工裝夾具時，先利用 3D 打印制造出帶有復雜內部流道和輕量化結構的夾具主體，再通過 CNC 加工對夾具的定位面和夾持面進行高精度銑削和磨削，使夾具的表面粗糙度達到 Ra0.8μm ，滿足了航空制造的高精度要求，同時兼顧了復雜結構的制造和高性能需求。

智能軟件在 3D 打印工裝夾具生產中的作用日益凸顯。以聯泰科技UnionTech ONE為例，它能夠?qū)崿F(xiàn)多設備協同工作，通過實時監控和智能調度，優化打印任務分配，使多臺 3D 打印機高能配合，避免設備閑置和任務沖突。該系統還具備智能預警和錯誤檢測功能，能夠提前發現潛在的打印問題并及時調整，將誤操作率降低60% ，大大提高了生產的穩定性和可靠性，為規?；a(chǎn)提供了有力的軟件支持。

材料生態構建是推動 3D 打印工裝夾具發展的基礎。聯泰科技材等企業致力于開發工裝專用材料，目前已推出 20 余種材料，涵蓋了剛性、柔性、耐高溫、高強度等多種性能類型，能夠覆蓋 85% 以上的工業場景 。這些材料經過優化設計，與 3D 打印工藝高度適配，不僅提高了打印質量和效率，還為工裝夾具在不同應用場景下的性能提升提供了更多可能。例如，其推出的耐高溫材料能夠在320℃的高溫環境下保持穩定的力學性能，為高溫加工領域的工裝夾具提供了新的選擇。

四、2025-2030 發展趨勢：三大新風口

展望未來，3D 打印工裝夾具技術將在可持續制造、智能化以及產業鏈協同等多個維度迎來新的發展機遇，為制造業的轉型升級注入新的活力。

1.可持續制造新方向

在全球?qū)Νh(huán)境保護和可持續發展日益重視的大背景下，3D 打印工裝夾具正朝著低碳工藝和循環經濟的方向大步邁進，成為推動制造業綠色轉型的重要力量。

低碳工藝的發展是 3D 打印工裝夾具可持續發展的關鍵路徑之一。以寶馬集團采用的 LSP（大規模印刷）技術為例，該技術在制造工裝夾具時使用注塑顆粒和回收塑料，CFRP（碳纖維增強塑料）剩余材料也能被充分回收利用 。與傳統制造方法相比，采用 LSP 技術制造夾具時的二氧化碳排放量降低了約 60% ，單套夾具的碳足跡大幅減少。這種低碳工藝不僅降低了企業的生產成本，還顯著減少了對環境的負面影響，為制造業的可持續發展提供了可行的技術方案。

循環經濟理念在 3D 打印工裝夾具領域的應用也逐漸成為趨勢。通過采用模塊化設計，工裝夾具的各個部件可以根據實際需求進行靈活組合和拆卸，當部分部件磨損或需要升級時，無需更換整個夾具，只需替換相應的模塊即可。同時，3D 打印技術的快速翻新能力使得磨損的模塊能夠在短時間內得到修復或重新制造，大大延長了工裝夾具的使用壽命。據行業研究表明，采用模塊化設計結合 3D 打印快速翻新的工裝夾具，其壽命相比傳統夾具可延長 2 - 3 倍 ，有效提高了資源利用率，減少了廢棄物的產生，實現了從 “生產 - 使用 - 廢棄” 的線性模式向 “生產 - 使用 - 回收 - 再利用” 的循環模式轉變。

2.智能夾具的進化路徑

隨著人工智能、傳感器和物聯網等技術的不斷發展，3D 打印工裝夾具正朝著智能化方向加速進化，為制造業的智能化升級提供關鍵支撐。

在寶馬慕尼黑工廠的實驗室里，工程師們正從自然界汲取靈感——仿生學與增材制造的碰撞催生了新一代智能夾具。通過逆向解析深海貽貝足絲的微觀結構，團隊利用拓?fù)鋬?yōu)化軟件重構出輕量化網格，金屬3D打印技術將其轉化為兼具強度與柔韌性的承重模塊。這些"生物鑄造"夾具不僅大幅降低自重，更內置分布式傳感網絡，可實時感知裝配壓力波動并自動糾偏。當產線切換至新能源車型時，夾具能像變形金剛般自適應調整夾持點位，讓機器人在不同規格電池組間無縫切換。

工業物聯網的深度滲透正賦予夾具"自主思考"的能力。某消費電子巨頭的智能治具表面看似普通，內部卻暗藏玄機：嵌入式芯片存儲著海量工藝數據庫，當接觸不同型號的精密元件時，夾具能自主匹配最優夾持方案。更令人驚嘆的是其持續進化的特性——通過分析產線歷史數據，AI模型不斷優化動作軌跡，讓原本需要人工干預的復雜裝配流程實現全自動化躍遷。

3.產業鏈協同升級

在數字化和智能化的浪潮下，3D 打印工裝夾具產業鏈各環節之間的協同合作日益緊密，通過技術融合和資源共享，推動整個產業鏈的升級和創新發展。

CAM（計算機輔助制造）軟件與 3D 打印技術的整合是產業鏈協同升級的重要體現。聯泰科技依托其全球4家分公司及數萬家龐大用戶資源，全力銷售推廣UnionTech的 3D 打印機。通過該打印機獨特的 SLA技術，為機加工車間提供制造批量化的工裝夾具、固定裝置、卡爪及末端工具的全新解決方案。這種合作將 3D 打印夾具納入了全球機加工解決方案體系，實現了設計、制造和加工環節的無縫對接，提高了生產效率和產品質量，為制造業的數字化轉型提供了有力支持。

云端制造網絡的興起為 3D 打印工裝夾具的普及和應用開辟了新的道路。通過建立按需打印服務平臺，中小企業可以將工裝夾具的設計和打印需求上傳至云端，由平臺上的專業供應商進行快速響應和制造。這種模式不僅降低了中小企業引入 3D 打印技術的門檻和成本，還實現了資源的優化配置和共享。

結語：從工具革新到生產范式革命

3D 打印工裝夾具的興起，不僅僅是制造工具的升級換代，更是一場從生產流程到產業生態的全方位變革，預示著智能制造時代生產范式的深刻革命。從設計端的數字化創新，到制造過程的高效柔性，再到應用場景的不斷拓展，3D 打印工裝夾具正重塑制造業的價值鏈條。

隨著材料科學、制造工藝與智能技術的深度融合，3D 打印工裝夾具將從汽車、航空等高端制造領域向更廣泛的行業滲透，成為推動全產業智能化轉型的關鍵力量。對于制造企業而言，擁抱 3D 打印工裝夾具不再是一種選擇，而是在全球競爭格局中贏得未來的必由之路，它將引領企業跨越傳統制造的邊界，駛向智能制造的新藍海 。
